Вышка является неотъемлемой частью при бурении водозаборной скважины. Именно при ее помощи становится возможным поднятие и опускание груза, по средствам канатно-ударной технологии.
Внешне буровая вышка как две капли воды схожа со стандартной треногой. Ее можно изготовить из обыкновенного кругляка или стальных труб, которые свариваются вместе. Высота вышки напрямую зависит от того, какого размера забойный стакан. Для наиболее оптимальной работы, высота буровой вышки должна превышать длину забойного стакана более чем на полтора метра.
Еще одним устройством, без которого не обойтись при бурении водозаборной скважины, является подъемное устройство. С его помощью и поднимается забойный стакан. Данное оборудование так же можно изготовить самому. Примерно в середине буровой вышки, необходимо просверлить несколько отверстий в которые необходимо вставить металлический штифт, размер которого слегка превышает отверстие.
Это делается для того, что бы штифт держался очень прочно. В качестве штифта можно применить простой кусок арматуры либо стальную трубу малого диаметра. Очень важно, что бы концы установленного штифта выходили за пределы стоек буровой вышки. С одной стороны к штифту прикрепляется специальный ограничитель, который не даст ему провернуться. Вторая сторона штифта должна быть оборудована специальной ручкой. Ручку так же можно изготовить самостоятельно, просто изогнув кусок арматуры таким образом, что бы она напоминала по форме букву г. Подъемное устройство устанавливается между опорами. На него будет наматываться трос, который будет опускать и поднимать забойный стакан.
Как правильно и в какой последовательности следует выполнять буровые работы.
Для начала, в том месте где в последствии будет находиться водозаборная скважина, роют яму, размер которой составляет примерно один метр пятьдесят сантиметров, с каждой из сторон. Глубина ямы должна быть точно такой же. Для того, что бы при бурении ее стенки не осыпались, следует выложить их поверхность досками.
Непосредственно над тем местом, в котором планируется пробурить скважину, устанавливается буровая тренога. Забивной стакан, под воздействием своего же веса, с усилием опускается на землю и выбивает часть грунта. После того, как выбито примерно от полуметра до метра грунта, забивной стакан следует поднять. Для этого, необходимо проворачивать ручку, прикрепленную к подъемному устройству. Стакан следует оттянуть немного в сторону, что бы высыпать его содержимое.
В тех случаях, когда бурение проходит слишком медленными темпами, это может быть связано с повышенной плотностью грунта. В такой ситуации следует добавить вес забивному стакану. Это можно сделать при помощи простой трубы, к которой приварены крепления.
Одновременно с бурением, необходимо постепенно опускать в скважину специальную обсадку. Важно учитывать тот факт, что диаметр обсадки должен быть чуть больше чем диаметр забивного стакана. Данная труба является необходимой по ряду причин:
- она препятствует осыпанию стенок водозаборной скважины в процессе бурения
- при эксплуатации скважины, труба не дает возможности неочищенным верхним грунтовым водам смешиваться с водой из скважиныне дает возможности засориться скважине в процессе ее использования
Как правило, для того что бы изготовить обсадную трубу используется пластмасса либо асбест. Пластмассовые трубы наиболее популярны, так как их проще привезти к месту строительства и они более экологически чистые.
При канатно-ударном бурении могут использоваться два вида ударного оборудования. Одним из них является буровой стакан, на конце которого находится заостренная часть, которая прорубает грунт. Вторым приспособлением является желонка. Она представляет собой трубу, острие которой как бы нарезает грунт, и препятствует его высыпанию. Желонка может быть использована для бурения, когда грунт состоит из песка или известняка, а так же в тех случаях, когда в грунте содержится большое количество воды пониженного качества.
Буровой стакан применяется тогда, когда грунт чрезвычайно тверд. Примерами такого грунта могут быть почвы в состав которых входят, известняк или глина. Если же речь заходит о таких породах как скальные, с ними способно справиться исключительно долото для бурения. Долото разбивает камень на мелкие кусочки, которые потом извлекаются из скважины при помощи желонки. Как правило, буря скважину не стоит ожидать таких трудностей, но для полной надежности можно уточнить у тех, кто уже пробурил скважину, не было ли под землей больших камней.
Варианты обустройства скважины
Просто арендовать оборудование для бурения водонапорной скважины, или изготовить его самому, это еще далеко не все, что необходимо для того, что бы обеспечить дачный участок водой. Скважину, для того что бы ею было удобно пользоваться, необходимо качественно обустроить. Обустройство скважин происходит по похожей схеме, однако могут встречаться и принципиальные различия.

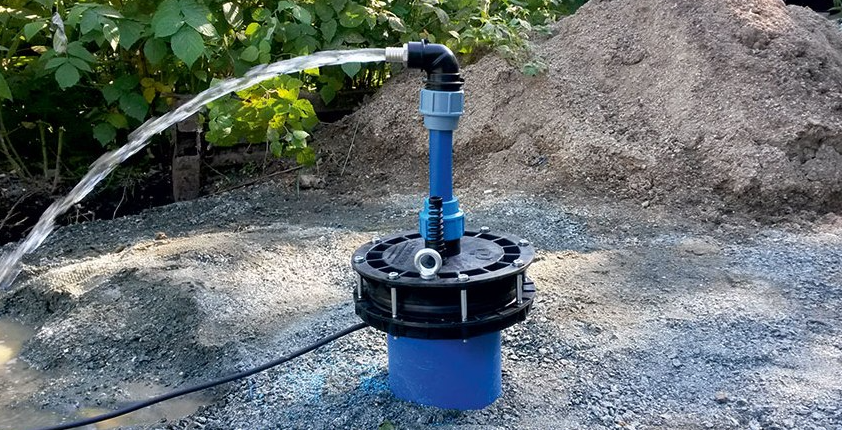

Дно скважины должно быть оборудовано специальным фильтром, который будет предохранять всю систему от проникновения в нее частиц грунта. Стены скважины в обязательном порядке должны быть усилены по средствам труб из пластмассы либо асбеста. Это необходимо для того, что бы избежать обвала, а так же для того, что бы к качественной воде не подмешивалась вода, которая находится на поверхности.
Для того, что бы правильно осуществить оборудование шахты, необходимо:
правильно установить кессон. Кессоном называется верхняя часть скважины, которая предохраняет от попадания в скважину листвы и прочего нежелательного мусора. Он похож на большой бак, высота которого может варьироваться от полутора до двух метров.
В диаметре данный бак может иметь примерно один метр. Именно такой диаметр позволяет человеку находиться внутри него. В верхней части кессона находится люк, нижняя часть оборудована отверстием, диаметр которого равен диаметру скважины. Отверстие в боковой части кессона, предназначено для выведения водопроводной трубы.
Для того, что бы вода непрерывно подавалась в до, необходимо оборудовать скважину насосом. Для этого могут применяться два вида насосов: поверхностный и погружной. Погружной насос находится непосредственно в скважине и полностью погружен в воду. Насос, который устанавливается около скважины, называется поверхностным. Очень важно правильно рассчитать место расположения поверхностного насоса, так как его отдаленность он воды, должна составлять не менее восьми метров.
Для того, что бы пробуренную скважину можно было считать полностью оборудованной, необходимо установить такой агрегат как гидроаккумулятор, а так же специальный фильтр. Помимо этого, в комплекте с гидроаккумулятором следует приобретать специальное реле, которое будет контролировать постоянное наличие воды в накопителе.
Не стоит наивно полагать, что самостоятельное бурение скважины дается очень легко, однако, при наличии определенных знаний и оборудования, все возможно. А сэкономленные деньги, можно будет направить на благоустройство скважины.
